在当今数字化时代，数据可视化已成为数据分析与展示的关键手段。Echarts 作为一款强大的开源数据可视化库，凭借其丰富的图表类型、高度的定制性以及出色的交互性，在众多领域得到了广泛应用。而在 Echarts 的众多配置中，图例位置的设置看似是一个小细节，却对图表的整体美观度和信息传达效果起着至关重要的作用。合理的图例位置能够让用户更快速、准确地理解图表所表达的信息，提升数据可视化的效果。今天，我们就一起来深入探讨 Echarts 图例位置的设置方法与技巧。

二、Echarts 图例初相识

在深入探讨图例位置设置之前，我们先来了解一下 Echarts 图例的基本概念和作用。图例，简单来说，就是图表中用于标识不同数据系列的说明性元素。它通过不同的颜色、形状或图案与图表中的数据系列相对应，帮助用户快速识别和理解每个系列所代表的含义。以柱状图为例，假如我们要展示不同城市的人口数量，每个城市的柱子颜色不同，而图例就会明确指出每种颜色对应的城市名称。这样，用户一眼就能看清楚图表中各个柱子所代表的城市，从而更直观地进行数据比较。看折线图，若我们绘制了不同年份的销售额和利润额变化趋势，两条折线的颜色不同，通过图例，我们可以清晰地分辨出哪条折线代表销售额，哪条代表利润额，进而分析两者的变化关系。

三、基础位置设置

（一）上下左右定位

在 Echarts 中，我们可以通过top、right、bottom、left这四个属性来精确控制图例的位置 。这些属性的值既可以是具体的像素数值，也可以是相对于父容器的百分比。下面，我们通过具体的代码示例来看看不同取值的效果。假设我们有一个简单的柱状图，展示不同水果的销量。当我们设置legend: { top: 20, left: 20 }时，图例将位于距离容器顶部 20 像素、左侧 20 像素的位置。此时，图例清晰地显示在图表的左上角，与柱状图主体区分开来，用户可以轻松地将图例与对应的柱子进行关联。如果将left属性的值改为'right'，即legend: { top: 20, left: 'right' }，图例就会跑到容器的右上角，距离顶部依然是 20 像素。这样的设置适用于希望将图例放置在右侧，以保持图表左侧区域相对简洁的场景。当我们将top和left都设置为百分比时，如legend: { top: '10%', left: '20%' }，图例将根据容器的大小进行自适应定位。在不同分辨率的屏幕上，图例都会始终保持在相对固定的位置，距离容器顶部 10% 的高度，左侧 20% 的宽度处。这种相对定位的方式，能确保图表在各种显示设备上都能保持良好的布局效果。

（二）与图表整体布局的协调

在设置图例位置时，不能仅仅考虑其自身的显示位置，还要充分考虑图表的整体布局。一个合理的布局应该确保图例不会遮挡图表中的关键信息，同时也不会让图表显得过于空旷或拥挤。比如，在一个折线图中，如果我们将图例设置在底部，且折线图的数据点在底部较为密集，那么图例就可能会遮挡住部分数据点，导致用户无法准确读取数据。为了避免这种情况，我们可以将图例放置在图表的右侧，或者适当调整图例的大小和文字样式，使其与图表数据和谐共存。再以饼图为例，当饼图的各个扇形区域都比较小，且分布较为紧凑时，如果将图例放置在饼图内部，很可能会覆盖住部分扇形，影响对数据占比的直观展示。此时，将图例放在饼图的外部，如底部或右侧，能更好地展示图表信息。以下是一个调整图表与图例布局的示例代码。在这个柱状图中，我们通过调整grid属性来控制图表主体的位置和大小，同时合理设置图例的位置，使两者布局协调。在上述代码中，grid属性设置了图表主体距离容器左侧 3%、右侧 4%、底部 3% 的距离，并且确保包含坐标轴的刻度标签。这样，图表主体有了合适的展示空间。而图例通过top和right属性设置在距离顶部 10 像素、右侧 10 像素的位置，既不会遮挡图表内容，又能方便用户查看。

四、进阶位置调整

（一）水平与垂直方向的精调

除了基础的上下左右定位，我们还可以对图例在水平和垂直方向上进行更精细的调整，以满足不同的布局需求。这时候，orient属性和align属性就派上用场了。orient属性用于设置图例的布局方向，可取值为'horizontal'（水平方向）或'vertical'（垂直方向）。当我们将orient设置为'horizontal'时，图例中的各个项会在水平方向上依次排列；而设置为'vertical'时，则会在垂直方向上依次排列。align属性则用于控制图例标记（如颜色方块、线条等）和文本的对齐方式。它的可取值有'left'（左对齐）、'right'（右对齐）和'center'（居中对齐）。通过orient和align属性的不同组合，我们可以实现多种独特的图例布局效果。下面，我们通过几个具体的示例来看看这些属性的实际应用。假设我们有一个展示不同产品销售额的柱状图，我们希望图例在水平方向上右对在上述代码中，orient: 'horizontal'将图例设置为水平布局，align: 'right'使图例中的标记和文本都向右对齐，bottom: 10和right: 10则确定了图例在图表中的位置，距离底部 10 像素，右侧 10 像素。这样设置后，图例整齐地排列在图表的右下角，并且右对齐的方式使整个图表看起来更加规整。如果我们想要将图例设置为垂直方向，并且标记和文本左对齐，代码可以这样写：这里，orient:'vertical'实现了垂直布局，align: 'left'让标记和文本左对齐，top: 'center'将图例在垂直方向上居中，left: 10确定其距离左侧 10 像素的位置。通过这种设置，图例垂直且左对齐地显示在图表的左侧中部，方便用户查看每个产品对应的销售额数据。

（二）特殊位置设定技巧

在实际的数据可视化项目中，有时候我们需要将图例放置在一些特殊的位置，以实现独特的布局效果。比如，将图例放置在图表的角落、边缘等位置，既能充分利用空间，又能使图表更加美观和富有创意。角落位置：要将图例放置在图表的左上角或右下角等角落位置，我们可以结合top、right、bottom、left属性以及orient和align属性来实现。以放置在左上角为例通过这样的设置，垂直排列且左对齐的图例就会出现在图表的左上角，与图表的坐标轴形成良好的呼应，整体布局紧凑而不失条理。边缘位置：将图例放置在图表的边缘，如顶部边缘或底部边缘的中间位置，也是一种常见的需求。假设我们希望图例在图表底部边缘居中显示，代码可以这样编写：这里，orient: 'horizontal'确保图例水平排列，align: 'center'使其在水平方向上居中，bottom: 0则将图例紧贴在图表的底部边缘。这种设置使得图例在底部清晰展示，同时不会占用过多的图表空间，保持了图表的简洁性。再比如，当我们有一个饼图，想要将图例放置在饼图的右侧边缘且垂直居中时，可以使用如下代码：通过以上代码，图例以垂直排列、左对齐的方式出现在饼图的右侧边缘，并且在垂直方向上居中。这样的布局使得图例与饼图的扇形区域紧密相关，用户可以方便地对照图例查看每个扇形所代表的数据含义。

五、不同图表类型的适配

（一）柱状图中的图例位置

柱状图以其直观的柱子高度对比，清晰地展示不同类别数据的大小差异 。在设置柱状图图例位置时，需要充分考虑数据的特点和展示需求。当数据量较少时，例如只有三到五个类别，将图例放置在图表的顶部或底部是较为合适的选择。这样可以使图例与柱状图紧密关联，用户一眼就能看到每个柱子所代表的类别。比如，展示某公司一季度各月的销售额，将图例放在顶部，能清晰地对应每个月的柱子，让用户快速了解各月销售额的情况。当数据量较多时，若仍将图例放在顶部或底部，可能会导致图例过长，影响图表的整体美观。此时，将图例放置在图表的右侧，并设置为垂直方向排列，能更好地适应数据量的增加。例如，展示某电商平台不同品类商品的销量，品类众多，通过这种设置，图例可以清晰地展示每个品类，同时不会占用过多的水平空间。

（二）折线图的图例布局

折线图主要用于展示数据随时间或其他连续变量的变化趋势 。在设置折线图图例位置时，要结合折线的走势和数量来进行考量。对于单条折线图，图例位置的选择相对较为灵活，可以根据整体布局的需要，放置在顶部、底部、左侧或右侧。例如，展示某地区一年中气温的变化趋势，将图例放在底部，能与时间轴（X 轴）相对应，方便用户理解。当折线图中有多条折线时，图例的设置就需要更加谨慎。如果折线数量较少，且走势差异明显，可以将图例放置在图表的顶部或右侧，以清晰区分不同的折线。比如，展示某公司两种产品在不同季度的销售额变化，将图例放在右侧，能直观地对比两种产品的销售趋势。若折线数量较多，为了避免图例过于拥挤，影响可读性，可以采用分页显示或分组显示的方式。在 Echarts 中，通过设置legend.type为'scroll'来实现图例的分页功能。分组显示则是将相关的数据系列放在一组，通过设置legend.data数组中每个元素的name属性来实现分组。

（三）饼图的图例考量

饼图通过扇形的大小来展示各部分占总体的比例关系 。由于其圆形的结构，在设置图例位置时，要特别注意避免图例遮挡扇形区域，影响数据的直观展示。通常情况下，将图例放置在饼图的下方或右侧是比较好的选择。这样可以使图例与饼图保持一定的距离，同时又能方便用户对照查看。例如，展示某公司不同业务板块的收入占比，将图例放在饼图下方，能清晰地呈现每个业务板块对应的扇形区域。如果饼图的扇形区域较多，且每个扇形的面积较小，为了更清晰地展示图例，可以将图例设置为垂直排列，并适当增加图例项之间的间距。例如，展示某电商平台各类商品的销售占比，商品种类繁多，通过这种设置，能让用户更轻松地找到对应的商品类别。此外，还可以通过调整饼图的半径和位置，以及图例的字体大小等方式，进一步优化饼图与图例的整体布局，确保数据展示的清晰与美观。

六、代码实操演练

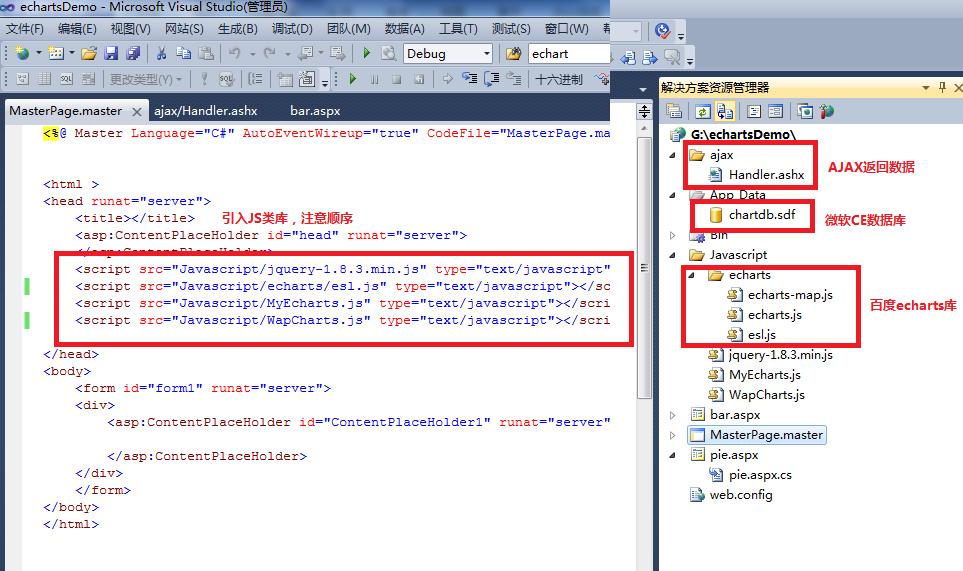

为了让大家更深入地理解和掌握 Echarts 图例位置的设置，下面我们通过一个完整的代码示例来进行实操演练。在这个示例中，我们将创建一个简单的柱状图，并逐步展示如何设置图例的位置，使其满足不同的布局需求。在上述代码中，我们通过legend属性对图例的位置进行了详细的设置。top: '10%'和left: '20%'将图例定位在距离容器顶部 10%、左侧 20% 的位置；orient: 'horizontal'使图例中的各项在水平方向上排列；align: 'left'确保图例的标记和文本左对齐。现在，大家可以动手修改这些属性的值，看看图表的变化效果。比如，将top的值改为'bottom'，将left的值改为'riht'，观察图例位置的变化。再尝试将orient改为'vertical'，看看垂直布局的图例效果如何。通过不断地修改和观察，你会对 Echarts 图例位置的设置有更深入的理解和掌握。希望通过这样的实操演练，能帮助大家更好地运用 Echarts 进行数据可视化，让你的图表在展示数据时更加清晰、美观、专业。

七、总结与展望

Echarts 图例位置的设置是数据可视化过程中不容忽视的一环，它关乎图表的美观度、信息传达的准确性以及用户体验。通过基础的上下左右定位、进阶的水平垂直精调以及针对不同图表类型的适配，我们能够创建出布局合理、清晰易懂的图表。希望大家在今后的数据可视化工作中，能够充分运用这些技巧，根据实际需求灵活设置图例位置。同时，不断探索和尝试新的布局方式，发挥自己的创意，让数据以更加生动、直观的方式呈现出来。相信随着对 Echarts 等数据可视化工具的深入掌握，你一定能够在数据分析与展示的领域中取得更好的成果，为决策提供有力支持 。
